RFID 산업용 900MHz PCB 모듈

Product Code : HTR-UHF PCB

Protocol : 900MHz GEN2 (ISO 18000-6C)

제품특징 & 스펙

제품명: UHF RFID 모듈
모델명: FM-60X
지원 프로토콜: ISO18000-6C / EPC C1 GEN2
주파수: 865–868MHz(EU), 902–928MHz(미국)
RF 출력 전력: 15~26dBm
통신 인터페이스: TTL(UART)
지원 안테나 이득: 1~5.5dBi

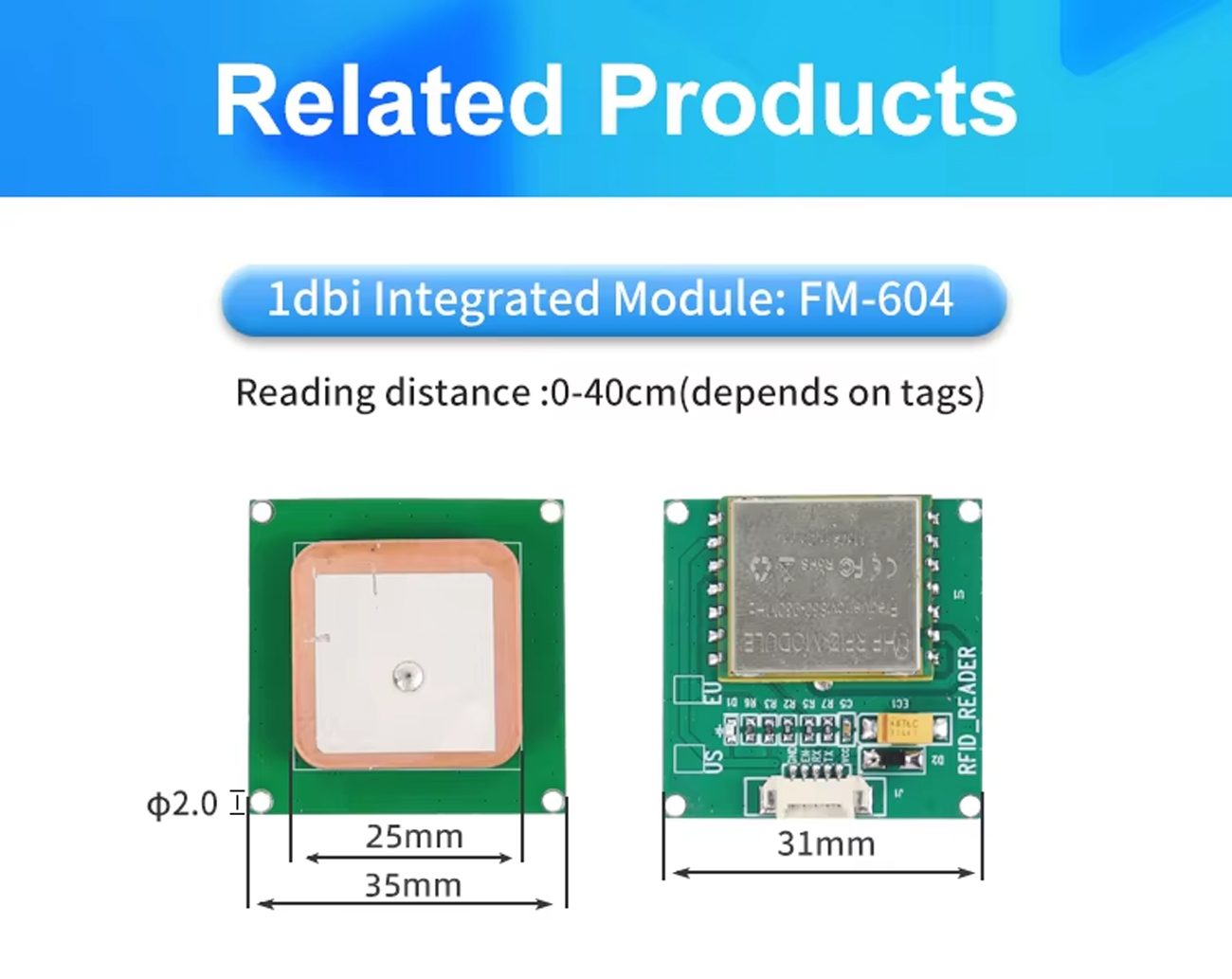

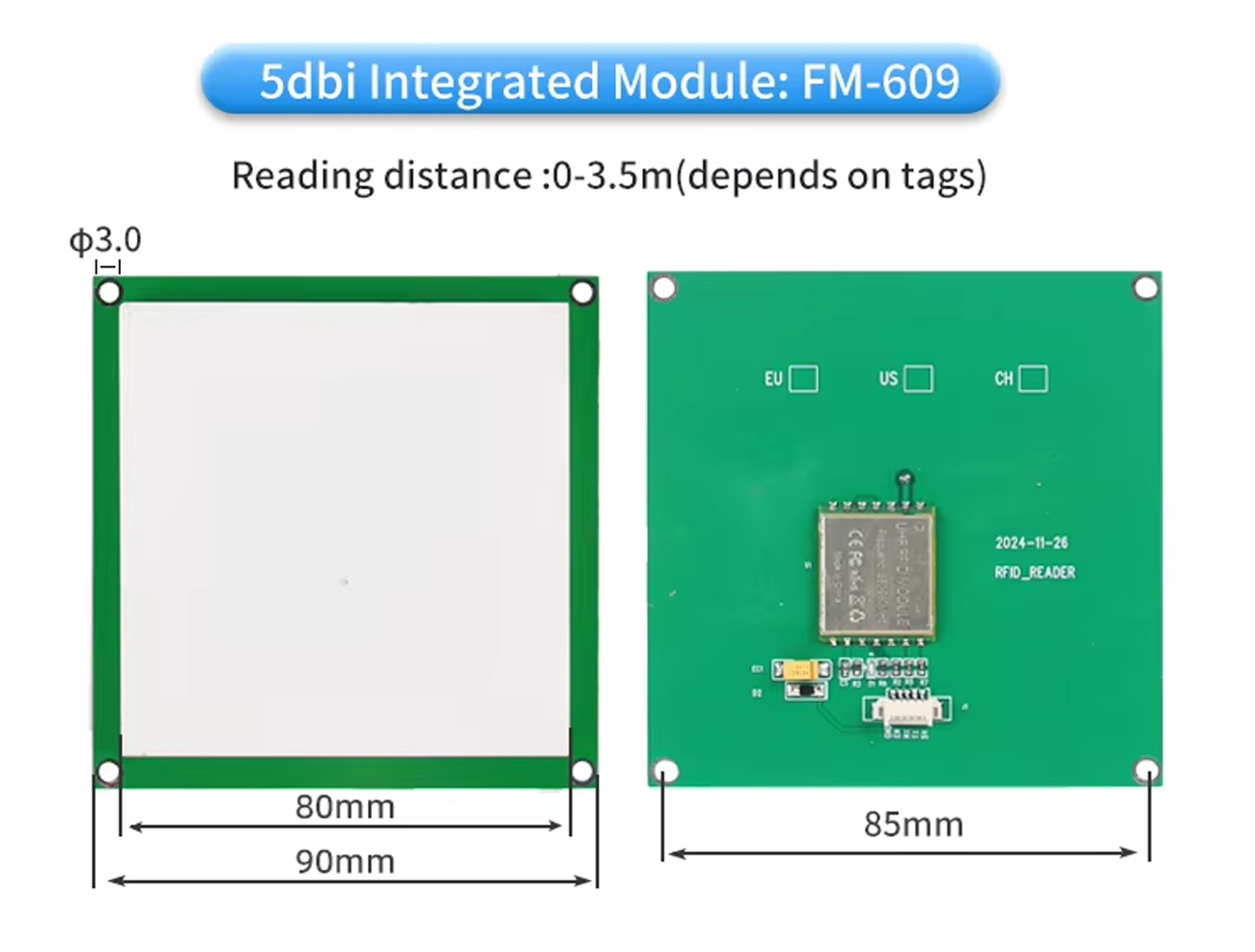

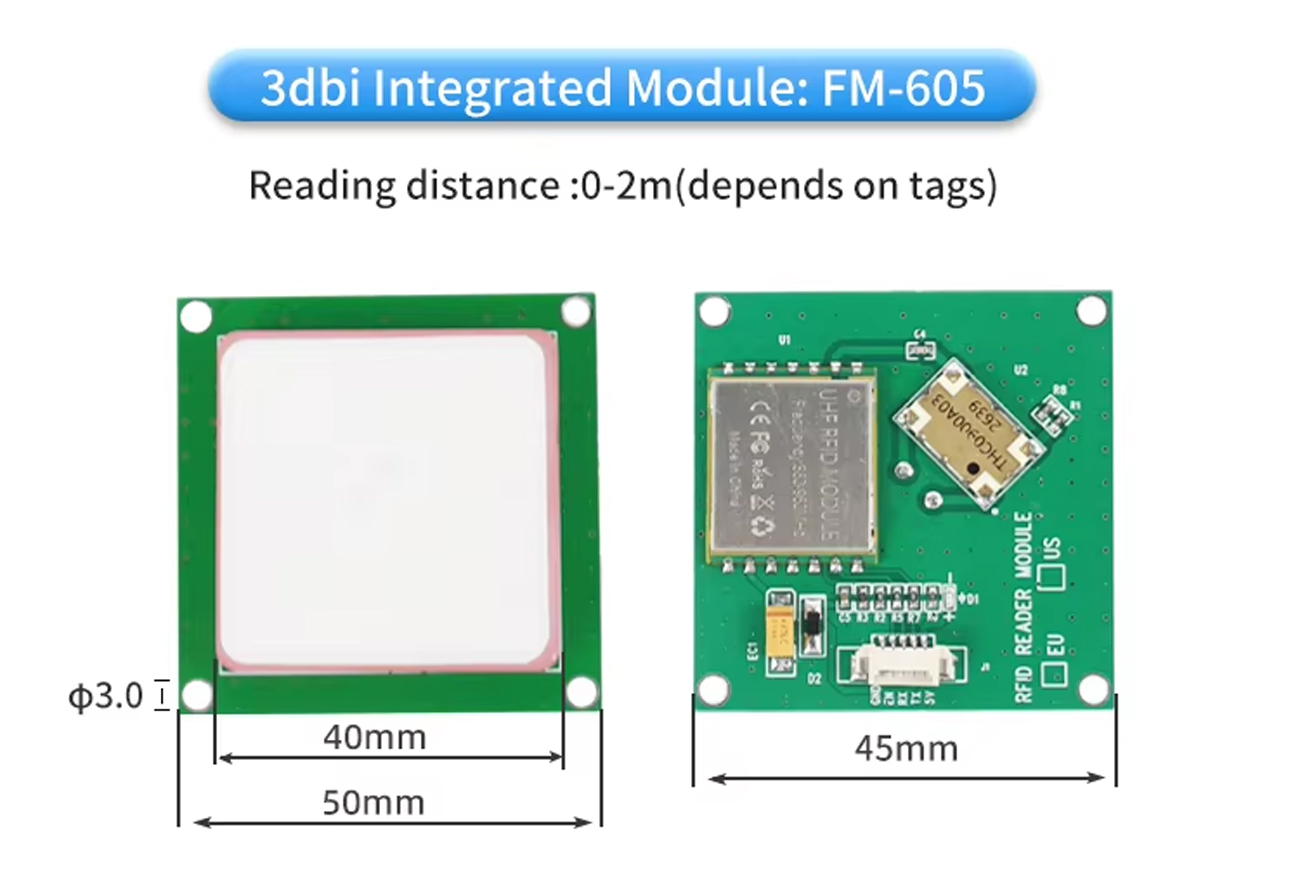

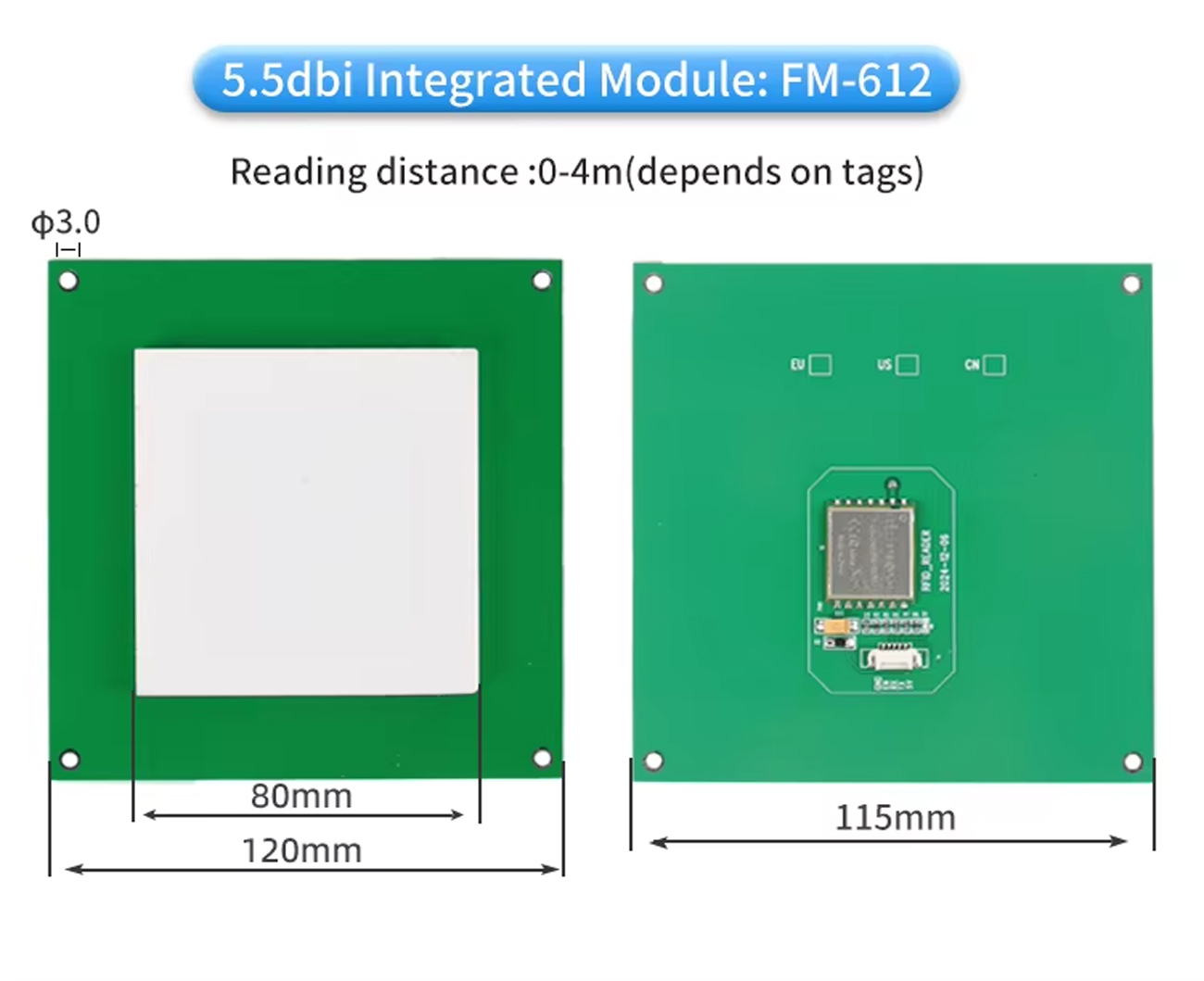

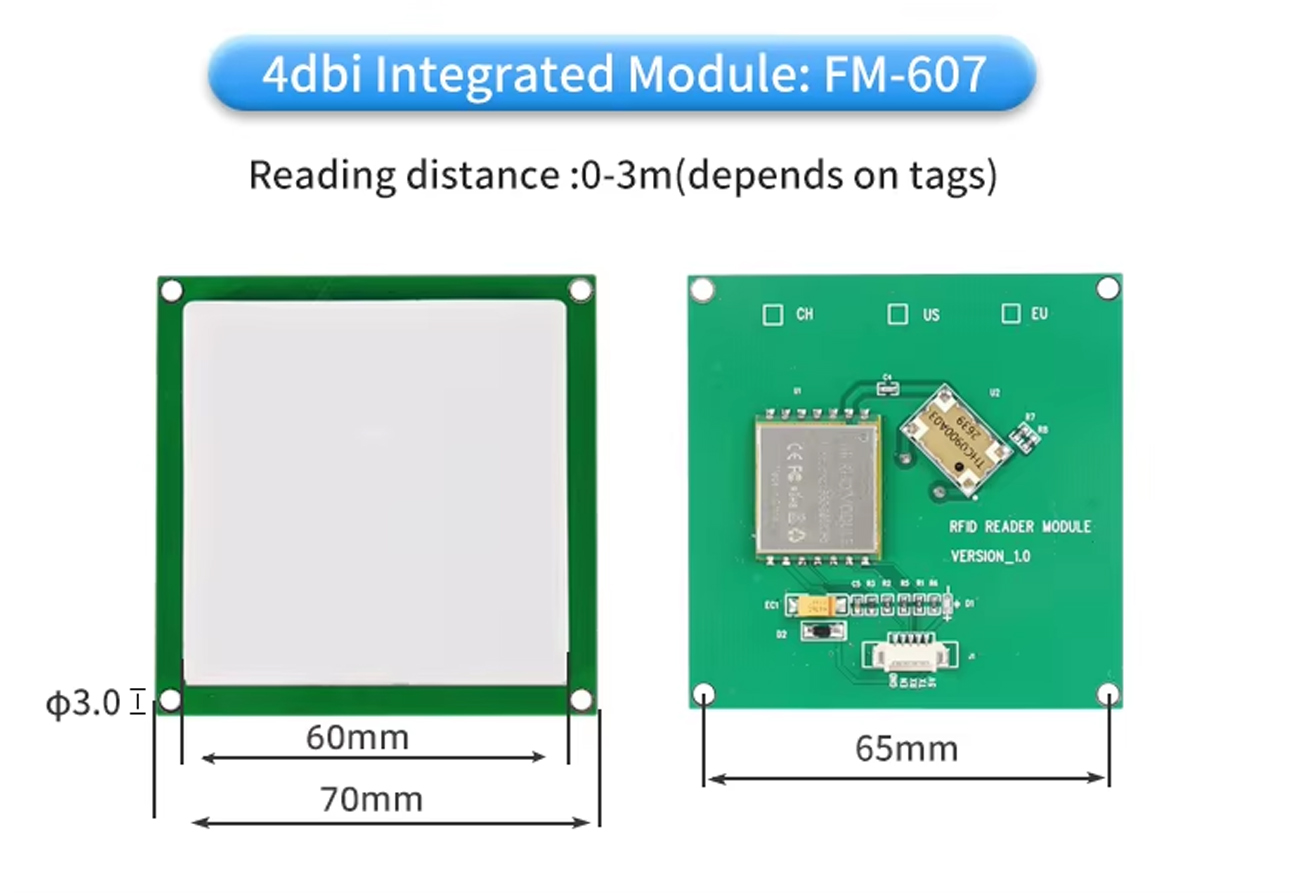

모듈 크기: 35 / 50 / 70 / 90 / 120mm
읽기 거리: 최대 4M (안테나 및 태그에 따라 다름)
읽기 속도: 초당 50개 이상 태그
태그 저장 용량: 200개 @ 96bit EPC
전원 공급: 3.5V ~ 5.5V
RSSI 지원: 가능
대기 전류: < 80mA (EN 핀 High)
슬립 전류: < 100uA (EN 핀 Low)
작동 전류: 180mA @ 3.5V (26dBm), 110mA @ 3.5V (15dBm)
수신 감도: < -70dBm
방열 방식: 공기 냉각 (냉각핀 필요 없음)

☎ 02-6954-0804 구매상담 신청

제품부가정보

소량대응 : 가능(최소 10세트)

딜리버리 : 주문일로부터 최대 14일 소요

현장설치 : 자체 설치 혹은 당사 공사설치팀에서 설치

제품 기본정보 (Specfication)

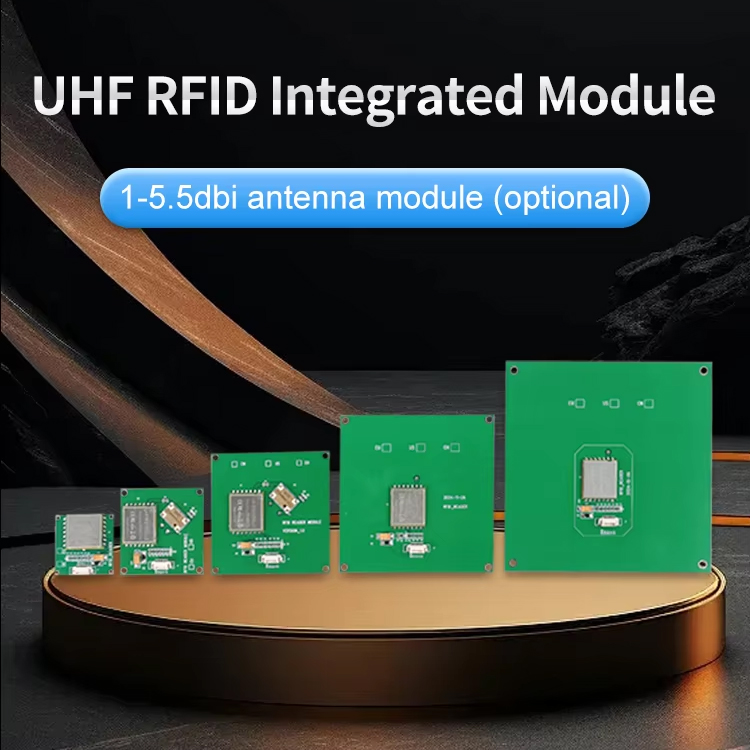

RFID 산업용 900MHz PCB 일체형 모듈

FM-60X 시리즈는 초소형 UHF RFID 모듈로, 공간이 제한된 임베디드 환경에서의 통합에 적합한 제품입니다. ISO18000-6C 및 EPC C1 GEN2 표준을 준수하며, 900MHz 대역을 지원합니다. RF 출력은 15~26dBm 범위로 조정 가능하며, 안테나 및 환경 조건에 따라 최대 1m까지 읽기 성능을 제공합니다. 초당 50개 이상의 태그를 빠르게 인식할 수 있으며, 96비트 EPC 기준으로 최대 200개의 태그 데이터를 저장할 수 있습니다. 인터페이스는 TTL(UART) 기반으로 설계되어 MCU나 임베디드 보드와의 직접 연결이 용이합니다.

지원 안테나는 1dBi부터 5.5dBi까지 연결 가능해 다양한 거리 요구에 대응합니다. 전원 입력은 3.5V~5.5V로 저전력 시스템에 적합하며, 슬립 모드에서는 전류 소모가 100μA 이하로 매우 적습니다. 작동 전류는 출력 전력에 따라 달라지며, 예를 들어 26dBm 출력 시 약 180mA가 소모됩니다. 수신 감도는 -70dBm 이하로 우수하며, RSSI 값을 지원해 태그 거리 분석 및 신호 품질 파악이 가능합니다. 방열 방식은 공기 냉각 구조로 별도 방열판 없이도 안정적으로 동작합니다.

항목	내용
제품명	UHF RFID 모듈
모델명	FM-60X
지원 프로토콜	ISO18000-6C / EPC C1 GEN2
동작 주파수	865–868MHz (EU), 902–928MHz (US)
RF 출력 전력	15 ~ 26dBm
통신 인터페이스	TTL(UART)
지원 안테나	1dBi, 3dBi, 4dBi, 5dBi, 5.5dBi
모듈 크기	35 / 50 / 70 / 90 / 120mm
읽기 거리	최대 4m (안테나 및 태그 환경에 따라 다름)
읽기 속도	초당 50개 이상 태그
태그 저장 용량	200개 태그 (96비트 EPC 기준)
전원 공급	3.5V ~ 5.5V
RSSI 지원	가능
대기 전류	< 80mA (EN 핀 High)
슬립 전류	< 100uA (EN 핀 Low)
작동 전류	180mA @ 3.5V (26dBm), 110mA @ 3.5V (15dBm)
수신 감도	< -70dBm
방열 방식	공기 냉각 (냉각핀 불필요)
