RF/RFID 스마트 관로인식 시스템

RFID 기술에 대한 정의 및 이해

RFID는 무선 주파수를 이용해 대상을 자동으로 식별하고 데이터를 수집하는 첨단 식별 기술입니다. 이 기술은 사물이나 제품, 자산, 사람 등 다양한 객체에 부착된 RFID 태그에서 정보를 읽어들이기 위해 무선 전파를 이용하여 데이터를 주고받습니다. 리더기(Reader)와 안테나를 통해 태그를 스캔하며, 물리적으로 접촉할 필요 없이 수 미터 떨어진 거리에서도 빠르고 정확하게 정보를 수신할 수 있는 것이 가장 큰 특징입니다.

바코드 시스템과 비교했을 때 RFID는 몇 가지 중요한 차별점을 갖고 있습니다. 바코드는 시각적으로 노출되어야 하고 스캐너로 하나하나 일일이 읽어야 하는 반면, RFID는 태그가 보이지 않아도 인식이 가능하며 동시에 여러 개의 태그를 한 번에 판독할 수 있습니다. 또한 바코드는 손상되거나 라벨이 오염되면 인식이 어려워지지만, RFID는 외부 환경에 더 강하며, 먼 거리에서도 자동으로 데이터를 수집할 수 있기 때문에 물류 및 산업 현장에서 매우 유용합니다.

이러한 특성 덕분에 RFID는 단순한 인식 기능을 넘어서, 입출고 자동화, 실시간 재고관리, 위치 추적, 스마트 물류 시스템 구현 등 다양한 분야에서 핵심 기술로 자리잡고 있습니다. 특히 사물인터넷(IoT), 스마트팩토리, 스마트팜 등 4차 산업혁명과 연계된 환경에서는 비접촉식 고속 인식 기술로서 매우 높은 활용 가치를 가지며, 인건비 절감과 정확성 향상, 데이터 자동화를 통한 경영 효율 극대화에 큰 기여를 하고 있습니다.

RFID 제품 이미지

RFID는 수십 cm부터 수 m 이상의 거리에서도 작동 가능하며, 동시에 여러 태그를 인식할 수 있어 물류, 재고관리 등에 특히 유리합니다. 125kHz, 13.56MHz, 860~960MHz, 2.45GHz 등 다양한 주파수 대역이 있으며, 각각의 환경과 목적에 맞게 선택됩니다.
바코드처럼 스캔 각도를 맞출 필요 없이 인식되며, 눈에 보이지 않아도 판독이 가능합니다. 이를 통해 작업 효율 향상, 오류 감소, 실시간 재고 파악, 자산 위치 추적 등이 가능해집니다.

RFID는 현재 물류, 유통, 제조, 출입통제, 도서관, 병원, 스마트팩토리, 스마트팜 등 다양한 분야에서 활용되고 있습니다. 특히 IoT(사물인터넷) 기술과 융합되어, 더욱 강력한 자동화 및 추적 시스템으로 발전하고 있습니다.

[RF/RFID 주파수 대역별 마커(센서)특성]
주파수대역 시설물 종류 색상 비고
83.0 kHz 가스관 (Gas pipelines) 🟡 노랑 도시가스, 산업용 배관
101.4 kHz 통신선 (Telecom cables) 🟠 주황 광케이블, CATV 등
121.6 kHz 하수관 (Sewage pipelines) 🟢 초록 하수도, 우수관 등
134.0 / 169.8 kHz 전력선 (Energy cables) 🔴 빨강 지중 전력선, 변압기
66.24 kHz 지방상수도 (Local water) 🔵 파랑 소규모 또는 농촌 수도관
145.7 kHz 광역상수도 (Wide-area water) 🔵 파랑 대구경 수도본관, 광역망
스마트 마커 시스템은 지중 매설물의 종류에 따라 서로 다른 주파수를 사용하여 정확한 식별과 탐지를 가능하게 합니다. 이 시스템은 전자기 유도 원리를 기반으로 하여, 비접촉 방식으로도 매설 위치를 정밀하게 감지할 수 있습니다. 각 마커는 고유 주파수를 갖고 있어, 중복 매설 환경에서도 혼선 없이 특정 매설체만 선택적으로 탐지할 수 있습니다. 주파수와 색상, 용도 간의 표준화된 매핑으로 작업자의 시각적 인지와 기기 호환성을 높였습니다.

특히 복잡한 도심 매설 환경에서도, 실시간 위치정보 확인과 안전한 시공을 지원합니다. 설치가 간편하고 유지보수 비용이 낮아, 지자체 및 유틸리티 기업에서 광범위하게 채택되고 있습니다. 이러한 스마트 마커 기술은 사고 예방과 매설 자산의 체계적 관리를 위한 핵심 인프라로 자리 잡고 있습니다.

83.0 kHz는 도시가스 및 산업용 배관에 특화된 주파수로, 노란색 마커와 함께 사용되어 가스관 탐지 시 혼선을 줄입니다. 101.4 kHz는 통신선로에 할당되어 있으며, 광케이블 및 CATV 등의 민감한 통신망을 정확히 구분할 수 있도록 주황색으로 표기됩니다. 121.6 kHz는 하수관, 우수관 등의 매설 위치를 추적하는 데 사용되며, 초록색을 통해 환경기반 시설을 명확히 식별합니다.

134.0 kHz 및 169.8 kHz는 전력선 전용 주파수로, 고전류 노출 구간에서도 안정된 탐지가 가능하며, 빨간색 마커로 위험 구간을 식별합니다. 66.24 kHz는 소규모 지방상수도에 사용되며, 농촌이나 단독 주택 지역의 수도관 추적에 적합한 낮은 간섭 특성을 가집니다.

145.7 kHz는 대형 수도본관이나 광역 수도망용으로 넓은 커버리지를 제공하며, 동일하게 파란색 마커로 구분됩니다. 이처럼 주파수-색상-용도 간 일관된 매핑을 통해 다양한 매설 기반 시설의 효율적이고 안전한 유지관리를 지원합니다.

RF/RFID 스마트 관로인식 시스템

RF/RFID 기반 스마트 마커 시스템은 지중에 매설된 각종 인프라(가스, 전력, 통신, 수도 등)의 위치와 정보를 무선 주파수(RF)를 활용하여 식별하고 관리하는 기술입니다. 이 시스템은 매설물에 RFID 태그를 부착하고, 지상에서 리더기를 통해 해당 태그의 정보를 비접촉 방식으로 읽어내는 방식으로 작동합니다. RFID 태그는 매설물의 종류, 설치 일자, 관리 기관 등의 정보를 저장하며, 리더기는 이를 실시간으로 수신하여 GIS(지리정보시스템)와 연동하여 시각화할 수 있습니다.

RFID 제품 이미지

이러한 시스템은 굴착 공사 시 매설물의 정확한 위치를 파악하여 파손을 방지하고, 유지보수 시 신속한 대응을 가능하게 합니다. 특히 지중 환경에서는 전파의 감쇠와 간섭이 심하므로, 일반적으로 LF(Low Frequency) 대역의 RFID가 사용됩니다. LF 대역은 물, 토양, 콘크리트 등 다양한 매질을 통과하는 데 유리하여 지중 매설물 식별에 적합합니다.

RFID 기반 스마트 마커 시스템은 설치가 간편하고, 비접촉식으로 정보를 읽을 수 있어 유지보수가 용이합니다. 또한, 배터리가 필요 없는 수동형 태그를 사용함으로써 장기간 안정적인 운영이 가능합니다. 이러한 시스템은 도시의 다양한 지중 인프라를 효율적으로 관리하고, 공사 시 안전사고를 예방하며, 유지보수 비용을 절감하는 데 기여합니다.

또한, 스마트 시티 구현을 위한 핵심 기술로 주목받고 있습니다. 최근에는 BLE 비콘, 지자기 센서 등 다양한 전자인식 기술과의 융합을 통해 더욱 정밀한 위치 측정과 상태 모니터링이 가능해지고 있습니다.

이러한 기술들은 지중 매설물의 실시간 모니터링과 스마트 관리 시스템 구축에 활용되고 있습니다. 결론적으로, RF/RFID 기반 스마트 마커 시스템은 지중 매설물의 효율적인 관리와 안전한 도시 인프라 운영을 위한 필수적인 기술로 자리매김하고 있습니다.

[시스템 구축 장점]

  • 기존의 수작업 도면 관리 방식보다 훨씬 높은 정확도로 관로의 위치를 추적할 수 있음.

  • 도로 공사 및 유지보수 작업 시 관로 손상을 방지하여 사고 예방.

  • 관로의 노후화 및 이상 상태를 사전에 감지하여 사고를 예방할 수 있음.

  • 유지보수 시 관로 탐색 시간을 단축하여 인건비 절감 효과.

  • 긴급 상황 발생 시, 빠르게 위치를 파악하여 즉각적인 대응 가능.

  • 스마트 마커에 장착된 환경 센서를 활용하여 압력 변화, 온도 상승, 누수 여부 등을 감지할 수 있음.

  • GIS 기반 데이터베이스와 연동하여 관로의 배치 및 상태 정보를 시각적으로 관리 가능.

  • 공공기관 및 기업이 장기적인 유지보수 계획을 수립하는 데 활용할 수 있음.

  • 소비자는 RFID를 통해 쉽게 정품 여부를 확인할 수 있어 기업의 신뢰도가 높아집니다.

[시스템 프로세스]

RFID 제품 이미지

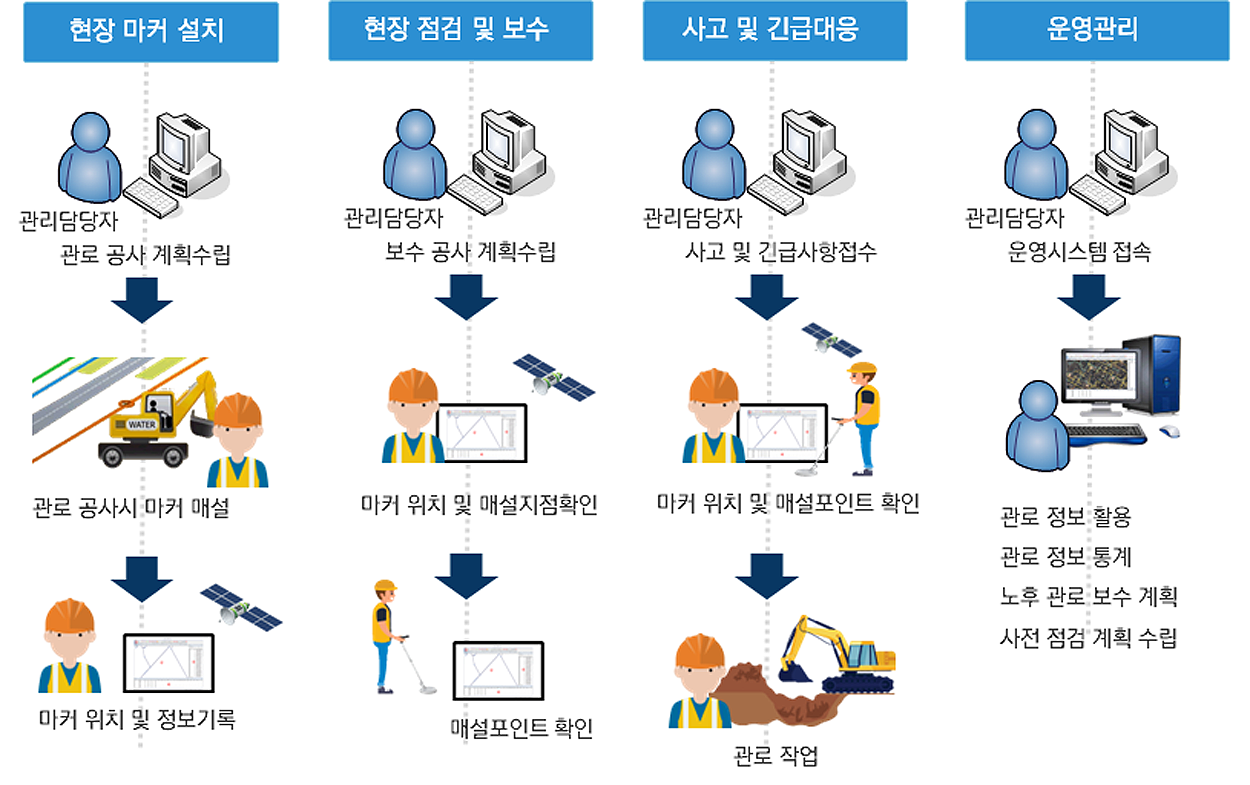

RF/RFID 기반 스마트 마커 시스템의 운영 프로세스는 관로의 전 생애주기에 걸쳐 안전하고 효율적인 관리를 가능하게 합니다. 먼저, 현장 마커 설치 단계에서는 관리 담당자가 관로 공사를 계획하고, 해당 위치에 스마트 마커를 매설합니다. 이후 시공자는 위성 위치정보와 단말기를 이용해 마커의 위치와 정보를 정확히 기록하여 데이터화합니다. 다음 단계인 현장 점검 및 보수에서는 마커 정보를 기반으로 매설 지점을 오차 없이 확인하고, 필요한 보수 작업을 수행할 수 있습니다.

사고 및 긴급 대응 단계에서는 사고 발생 시 마커의 위치정보를 통해 신속하게 관로 위치를 파악하고, 정확한 매설 포인트에서 작업이 이루어져 피해를 최소화할 수 있습니다. 마지막으로 운영관리 단계에서는 수집된 마커 정보를 활용하여 관로 통계 분석, 노후 관로 보수 계획 수립, 사전 점검 계획 등의 전략적인 유지관리를 가능하게 합니다. 이러한 일련의 과정은 관리자 개입을 최소화하면서도, 정확하고 신속한 판단을 지원하는 디지털 기반 자동화 시스템으로 운영됩니다.

스마트 마커 시스템은 실시간 데이터 활용과 위치 기반 정밀 탐지를 통해 관로의 위치 파악과 유지보수를 혁신적으로 개선합니다. 결과적으로 이 시스템은 관로 관리에 있어 사고 예방, 유지관리 효율화, 공사 정확도 향상에 크게 기여하고 있습니다. 따라서 스마트 마커는 도시 기반 시설의 안전한 운영을 위한 핵심 기술로 자리 잡고 있습니다.

[스마트 마커 시스템 구성]

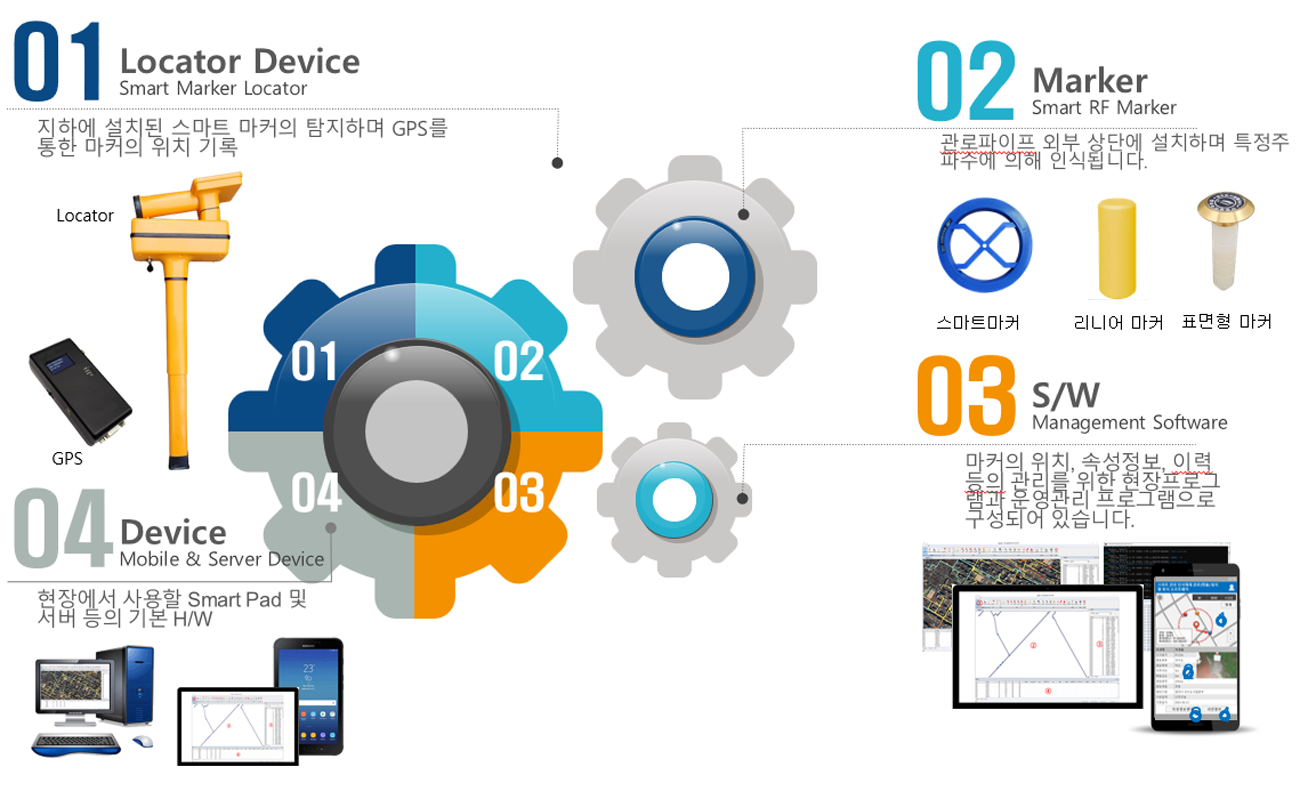

스마트 마커 시스템을 구성하는 주요 4대 요소에 대해 시각적으로 설명한 구성도입니다. 각 요소는 상호 연동되어 지중 매설물의 위치 인식, 기록, 관리까지의 전 과정을 디지털화하고 있습니다.

RFID 제품 이미지

Locator Device(탐지 장비)는 지하에 설치된 스마트 마커를 탐지하는 장비입니다. 이 장비는 GPS와 연동되어 마커의 정확한 위치를 기록하며, 탐지 정확도를 높이기 위한 핵심 요소입니다. 작업자는 이 장비를 이용해 마커가 매설된 위치를 손쉽게 탐색할 수 있으며, 탐지된 정보는 위치 좌표와 함께 디지털 장치로 전송됩니다.

Marker(스마트 RF 마커)는 실제로 지중에 매설되며, 관로 외부 상단에 설치되어 특정 주파수에 반응합니다. 이 마커는 RF 신호를 수신할 수 있도록 설계되어 있으며, 리더기에 의해 식별이 가능합니다. 대표적인 마커 종류로는 스마트마커, 리니어 마커, 표면형 마커가 있으며, 각기 다른 매설 환경과 용도에 따라 선택되어 사용됩니다. 예를 들어 리니어 마커는 관로처럼 길게 이어지는 구조에 적합하고, 표면형 마커는 지상 접근성이 필요한 경우에 활용됩니다.

S/W(Management Software)는 마커의 위치, 속성정보, 이력 등 각종 데이터를 통합 관리하기 위한 프로그램입니다. 이 소프트웨어는 수집된 정보를 기반으로 현장 작업 계획, 긴급대응 경로 설정, 보수 이력 관리 등 다양한 기능을 제공합니다. GIS(지리정보시스템)와 연동되어 시각적인 정보 분석도 가능하게 해줍니다.

Device(현장용 디바이스 및 서버)는 현장에서 사용하는 스마트패드, 서버 등 하드웨어 장비를 의미합니다. 스마트패드는 실시간 마커 탐지 및 기록용으로 사용되며, 서버는 중앙 시스템과 연계되어 데이터 백업 및 통합 관리의 중심이 됩니다. 현장성과 중앙 시스템 간의 실시간 데이터 동기화를 통해 스마트 마커 시스템은 고정밀 위치 탐지와 유지관리 자동화를 실현합니다.

결론적으로 이 네 가지 구성요소는 각기 역할을 분담하면서도 유기적으로 연결되어, 관로 위치 추적부터 상태관리까지 효율적이고 안전한 인프라 관리를 가능하게 합니다.



[시스템 기대효과]

스마트 마커 시스템은 지중 매설물의 위치를 정밀하게 식별하고 관리할 수 있는 혁신적인 기술로, 다양한 분야에서 실질적인 기대효과를 제공합니다. 가장 큰 장점은 지중 관로의 정확한 위치 식별이 가능하다는 점으로, 굴착 시 매설물의 파손을 방지하여 공사 안전성을 획기적으로 향상시킵니다. GPS 기반 탐지와 RF 식별 기술을 통해 비접촉 방식의 신속한 탐색이 가능하여 작업 효율이 높아지고, 인건비 및 장비 사용 시간이 줄어듭니다. 이로 인해 불필요한 재시공과 사고 대응 비용이 감소하여 공사 비용 절감에도 크게 기여합니다.

마커에 기록된 속성 정보는 유지보수, 관리이력, 점검주기 등과 연계되어 **관로의 생애주기 관리(LCCM)**를 효과적으로 지원합니다. 스마트 마커는 다양한 주파수에 따라 관로 유형별로 구분되므로 복합 매설 환경에서도 혼선 없이 특정 매설물만 정확하게 탐지할 수 있습니다. 지리정보시스템(GIS)과 연계된 관리 소프트웨어를 통해 실시간 시각화 및 통합 관리가 가능하며, 관리자 입장에서 신속한 의사결정을 유도합니다. 특히 긴급 사고 발생 시 마커의 위치 정보로 빠르게 현장 대응이 가능하여 사고 대처 속도와 정확성을 높일 수 있습니다.

RFID 제품 이미지

배터리 없이도 반영구적으로 사용 가능한 수동형 마커를 채택함으로써 유지보수 비용 절감과 시스템의 안정적 운영이 가능합니다. 현장 중심의 간편한 탐지기기 및 태블릿 기반 활용으로 사용자 접근성과 실용성도 뛰어납니다. 관로 시공 단계부터 운영, 점검, 보수까지 전 생애주기를 아우르는 통합 관리 체계를 구현할 수 있습니다. 또한, 데이터 기반 유지관리 시스템을 갖춤으로써 계획적 점검 및 보수 체계 수립이 가능해집니다.

노후 관로를 선제적으로 식별하고 조치함으로써 도시 기반 시설의 안전성 확보에 크게 기여합니다. 중복 공사 및 반복 굴착을 방지하여 도시 환경 훼손을 최소화할 수 있습니다. 데이터 이력을 기반으로 관로 통계 및 분석 기능을 활용해 정책 수립과 예산 계획에도 도움을 줍니다. RFID 기반의 비접촉 인식방식은 작업자의 물리적 접근 위험성을 줄여 산업재해 예방에도 효과적입니다.

운영 시스템은 확장성과 호환성을 갖춰 향후 IoT 기반 스마트시티 연계에도 유리한 인프라 구조를 형성합니다. 다양한 마커 타입 및 다중 주파수 지원으로 다양한 산업군과 유틸리티 환경에 적용 가능합니다. 국산화 및 표준화된 부품 구성은 장비의 유지관리 편의성과 부품 수급 안정성을 확보합니다. 결과적으로 스마트 마커 시스템은 도시 인프라 관리의 디지털 전환을 이끄는 핵심 솔루션으로 자리매김하고 있습니다.

구축을 희망하시거나 상담을 원하신다면 당사로 전화상담 혹은 이메일로 상담주시거나 당사 구매구축상담 메뉴 [ 바로가기 ]를 이용하여주세요.
