RF/RFID 관로인식 시스템용 GNSS/GPS 수신기

Product Code : HTR-RTK2U

용도 : 고정밀 GNSS RTK 수신기

제품특징 & 스펙

다중 GNSS 수신: GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS
채널 수: 총 184개
정밀 측위 성능: RTK ±1cm + 1ppm
수렴 시간: 10초 미만
최대 측위 속도: 20Hz
통신 포맷: RTCM, NMEA, UBX
입출력 인터페이스: USB, UART, Wi-Fi, Bluetooth
지원 클라이언트: UDP, TCP, NTRIP
시간 초기화: 콜드 스타트 24초, 웜 스타트 2초
LED 표시 패널 탑재

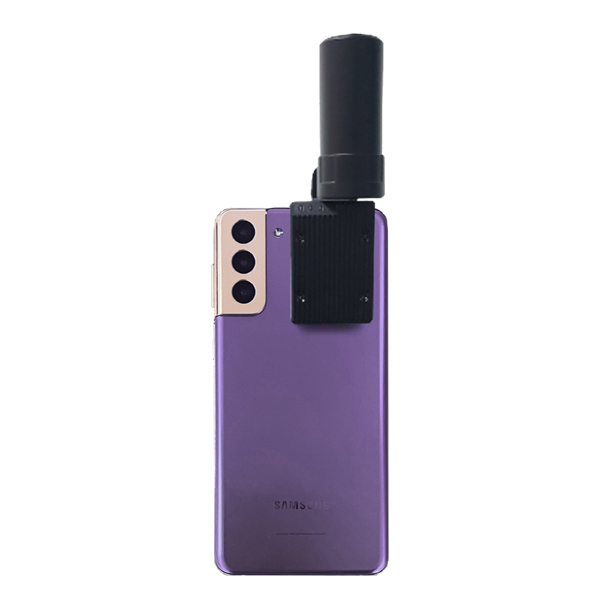

모바일 앱 기반 정보 확인 및 설정 가능
드론 FC 연동(Pixhawk 등) 지원
외부 전원 입력: DC 5V 1A (USB C 타입)
JST GH 커넥터 지원
동작 온도: -20℃ ~ +55℃

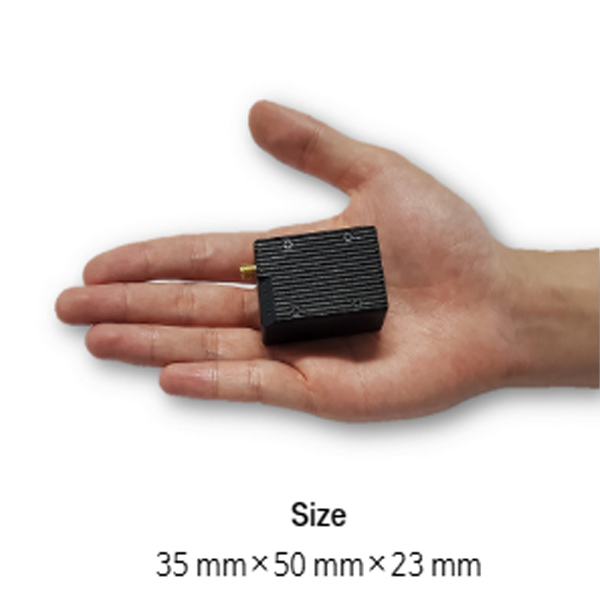

크기: 35mm × 50mm × 23mm
무게: 35g
초소형 설계로 드론 및 소형 이동체 탑재에 최적화

☎ 02-6954-0804 구매상담 신청

제품부가정보

소량대응 : 가능(최소 1세트)

딜리버리 : 주문일로부터 최대 14일 소요

현장설치 : 자체 설치 혹은 당사 공사설치팀에서 설치

제품 기본정보 (Specfication)

RF/RFID 산업용 마커(센서) 탐지기

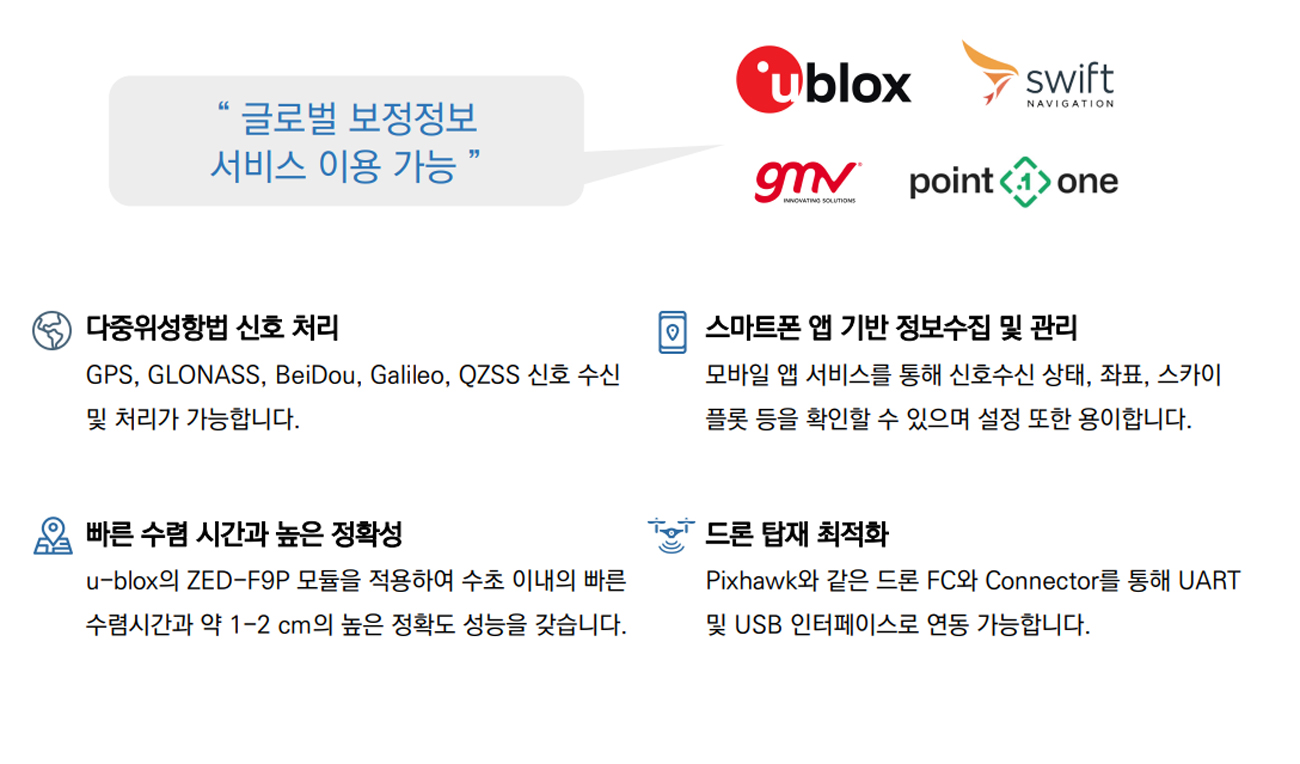

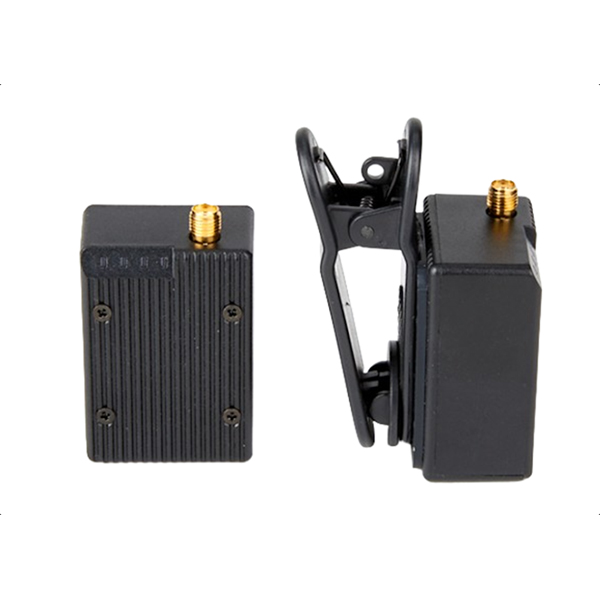

RTK2U는 초소형 크기의 고정밀 GNSS RTK 수신기로, GPS, GLONASS, Galileo, BeiDou, QZSS 등 다양한 글로벌 위성항법 시스템을 동시에 수신할 수 있습니다. u-blox사의 ZED-F9P 모듈을 기반으로 하여, 수초 이내 빠른 수렴 속도와 약 1~2cm 수준의 RTK 정밀도를 자랑합니다. 184개의 채널을 통해 복수 위성 신호를 실시간으로 처리하며, 최대 20Hz의 위치 업데이트 속도로 고속 이동체에서도 정확한 위치 정보를 제공합니다. USB, UART, Wi-Fi, Bluetooth 등 다양한 통신 포트를 지원하며, NTRIP, TCP, UDP 프로토콜을 통한 RTK 보정 정보 수신도 가능합니다. 모바일 앱과 연동되어 실시간 위치 확인, 설정 변경, 스카이 플롯 분석 등이 가능하며 사용 편의성을 극대화했습니다.

Pixhawk와 같은 드론 플라이트 컨트롤러와 직접 연동 가능해 드론 및 이동체에 탑재하기 최적화된 구조를 갖추고 있습니다. 본 제품은 DC 5V 전원으로 작동하며, USB C 타입 및 JST GH 커넥터를 통해 안정적인 전력 공급과 데이터 통신이 가능합니다. 35mm x 50mm x 23mm의 초소형 크기와 35g의 가벼운 무게 덕분에 공간이 제한된 다양한 산업 환경에서도 쉽게 적용할 수 있습니다.

항목	내용
GNSS 시스템	GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS
채널 수	184 채널
지원 주파수	GPS L1C/A, L2C / GLONASS L1OF, L2OF / Galileo E1B/C, E5b / BeiDou B1I, B2I / QZSS L1C/A, L2C
정밀도 (RTK)	0.01m + 1ppm
수렴 시간	10초 미만
최대 측위 속도	20Hz
통신 포맷	RTCM, NMEA, UBX
입출력 인터페이스	USB, UART, Wi-Fi, Bluetooth
지원 클라이언트	UDP, TCP, NTRIP
시간 초기화	콜드 스타트: 24초 / 웜 스타트: 2초 / 재획득: 2초
표시 기능	LED 인디케이터 패널
앱 연동	모바일 앱으로 상태 확인 및 설정
드론 연동	Pixhawk 등과 연동 가능 (UART/USB)
전원 입력	DC 5V / 1A (USB C 타입)
커넥터	JST GH 커넥터
동작 온도	-20℃ ~ +55℃
크기	35mm × 50mm × 23mm
무게	35g
기타 특징	초소형 / 고정밀 RTK 수신기, 드론 및 소형 이동체에 적합
