RFID 13.56MHz PCB 타입 OEM 리더 모듈
이 RFID 리더 모듈은 13.56MHz 주파수를 기반으로 하며, ISO/IEC 14443-A/B, ISO/IEC 15693, ISO/IEC 18092 표준을 모두 지원합니다.
NFC, Android 기기, Mifare S50/S70, Ultralight, Desfire, I Code 2 등 다양한 태그와 호환되며 폭넓은 응용이 가능합니다.
통신 인터페이스는 TTL, RS232, RS485, ABA를 포함하며, 다양한 시스템 환경에 유연하게 통합할 수 있습니다.
전원은 DC 5V 또는 3.3V를 기본으로 하며, 사용자 정의를 통해 12V도 지원 가능합니다.
작동 속도는 9600~115200bps 범위로 설정할 수 있어, 실시간 데이터 처리 성능을 조정할 수 있습니다.
판독 거리는 50mm 이상이며, 안테나 및 태그 종류에 따라 가변적으로 확장됩니다.
작동 온도는 -10℃~70℃, 보관 온도는 -20℃80℃, 습도는 095%까지 대응 가능하여 다양한 환경에 적합합니다.
외부 안테나 사용 구조로 설계되어 있어 사용 목적에 맞춰 교체 및 확장이 가능합니다.
| 항목 |
내용 |
| 작동 주파수 |
13.56MHz |
| 지원 표준 |
ISO/IEC 14443-A/B, ISO/IEC 15693, ISO/IEC 18092 |
| 호환 태그 |
NFC, 안드로이드, Mifare S50/S70, Ultralight, Desfire, Pro, AT88RF020, 66CL160S, SR176, SRIX4K, I Code 2, TI RFID 태그 HF-I
|
| 통신 인터페이스 |
TTL, RS232, RS485, ABA |
| 통신 속도 |
9600~115200bps (기본값 9600bps) |
| 전원 공급 |
DC 5V 또는 3.3V |
| 소비 전류 |
70mA 이하 |
| 읽기 거리 |
50mm 이상 (태그 및 안테나에 따라 다름) |
| 작동 온도 |
-10℃ ~ 70℃ / 14℉ ~ 158℉ |
| 보관 온도 |
-20℃ ~ 80℃ / -4℉ ~ 176℉ |
| 작동 습도 |
0% ~ 95% |
| 안테나 |
외장형 (다양한 사이즈 옵션 가능) |
| 제품 크기 |
39mm × 19mm × 9mm |
프로토콜 및 인터페이스
인터페이스 환경과 프로토콜을 확인하시어 선정에 참고하시면 됩니다. 모르시겠으면 상담전화를 주십시오.
모듈에 연결 가능한 안테나는 다양한 크기로 제공되며, 목적에 따라 선택할 수 있습니다.
예를 들어, 소형 모델인 H01(20×30mm) 또는 H03(20×40mm)은 공간 제약이 있는 전자기기, 의료기기 삽입형 또는 웨어러블 디바이스에 적합합니다.
중형 안테나인 H04(32×82mm), H05(49×55mm), H06(51×73mm)는 일반적인 물류, 출입통제 카드, 제품 라벨에 적합한 사이즈입니다.
대형 안테나인 H08(60×80mm), H09(65×90mm), H10(67×107mm), H11(94×101mm)는 더 넓은 판독 범위가 필요한 산업용, 창고, 건설 자재 식별, 팔레트 트래킹 등에서 강력한 성능을 발휘합니다.
| 모델 번호 |
인터페이스 |
지원 |
| 880-S-A |
RS232 |
ISO14443A |
| 880-S-C |
RS232 |
ISO15693 |
| 880-S-E |
RS232 |
ISO14443-A/B, ISO15693 |
| 880-T-A |
TTL |
ISO14443A |
| 880-T-C |
TTL |
ISO15693 |
| 880-T-E |
TTL |
ISO14443-A/B, ISO15693 |
| 880-R-A |
RS485 |
ISO14443A |
| 880-R-C |
RS485 |
ISO15693 |
| 880-R-E |
RS485 |
ISO14443-A/B, ISO15693 |
| 880-A-A |
ABA |
ISO14443A |
| 880-T-N |
TTL |
NFC, 안드로이드, ISO18092, ISO14443A |
| 880-X-D |
모든 인터페이스 위의 |
Desfire, ISO14443A |

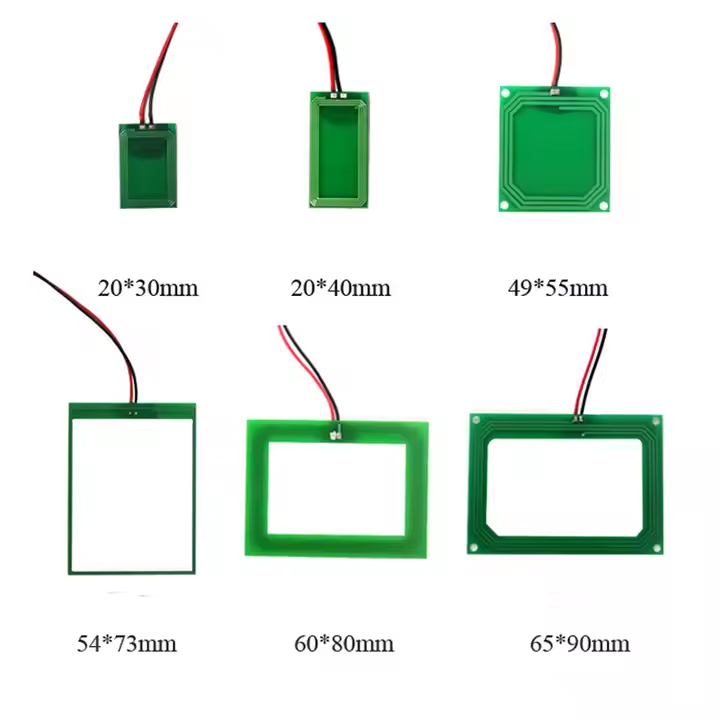

안테나 사양
부착할 공간의 사이즈를 참고하시어 안테나 사이즈 및 인식거리에 부합되는 제품을 선정하십시오.
외부 안테나를 자유롭게 선택할 수 있다는 것은, 리더 모듈 하나로 다양한 환경에 대응할 수 있다는 의미입니다.
이를 통해 사용자는 리더기 설치 위치, 주변 간섭, 판독 거리 등을 고려해 가장 효율적인 안테나 크기와 형태를 선택할 수 있습니다.
또한 리더 모듈의 소형 크기(예: 39×19×9mm)와 70mA 이하의 저전력 설계는 내장형 RFID 솔루션 개발에 최적입니다.
RFID 리더 모듈과 외장 안테나는 태그 종류, 환경 조건, 설치 구조에 따라 조합하여 사용할 수 있으며,
유연한 통신 방식과 다양한 태그 호환성, 환경 내구성까지 갖춘 이 시스템은 산업용부터 소비자용까지 폭넓은 응용이 가능합니다.
| 모델 |
H01 |
H02 |
H03 |
H04 |
H05 |
H06 |
| 크기 (mm) |
20×30 |
25×25 |
20×40 |
32×82 |
49×55 |
51×73 |
| 모델 |
H07 |
H08 |
H09 |
H10 |
H11 |
|
| 크기 (mm) |
54×73 |
60×80 |
65×90 |
67×107 |
94×101 |
|
